kuzmin933
Всем привет! кто знает где установлено дополнительное реле стартера на ваз-21130 2005г
rg-45
посредине моторного щита.
*leha*
rg-45 писал(а):

посредине моторного щита.


куеть ты объяснил. Smile там печка.

kuzmin933
за твоими коленками. снизу башку сунь под панель. там два реле на моторном щите. одно главное, другое доп.реле стартера
kuzmin933
а по конкретней можно описать .моторный щит это где?
*leha*
kuzmin933 писал(а):

а по конкретней можно описать .моторный щит это где?


снизу за приборной доской гляди.
rg-45
kuzmin933 писал(а):

моторный щит это где?


kuzmin933
ну сейчас понятно что под приборной доской .Спасибо будем искать.
Dranik
не пацаны хз знает как у вас , а у меня одно реле туманок на моторном щите, а на фотке почему то 2 штук Pardon вообщем без бутылки неразберёшся hehe
rg-45
Dranik писал(а):

а у меня одно реле туманок на моторном щите, а на фотке почему то 2 штук


а у меня туманок скока? ROFL
kuzmin933
СПАСИБО ЗА СНИМОК НО У МЕНЯ В ЭТОМ МЕСТЕ НЕТ НИ ЧЕГО.
rg-45
kuzmin933 писал(а):

СПАСИБО ЗА СНИМОК


это моторный щит Smile
kuzmin933 писал(а):

У МЕНЯ В ЭТОМ МЕСТЕ НЕТ НИ ЧЕГО.

туманок нет,и реле нет.
Dranik
rg-45
rg-45 писал(а):

а у меня туманок скока?


о wwow внатури братуха чо я туплю lol1
Dmitry_Cat
Цитата:


Не "думать",а проверить нужно.
Заодно мультиметром определишь конкретное место плохого контакта.


Когда только стала появляться эта проблема проверял, на выходе замка зажигания - около 6 вольт(при попытке завести), остальные значит падают на контактах замка.

Но для того чтобы уточнить, замерю на входе и выходе замка, мало ли Smile

Цитата:


Тогда можно этот кронштейн снять и в его вертикальной нижней части просверлить отверстие.


Тогда придется снимать корпус фильтра и кронштейн...Smile, наверное все таки поставлю на кронштейн рядом с резинкой корпуса фильтра
т808
Dmitry_Cat писал(а):

проверял, на выходе замка зажигания - около 6 вольт(при попытке завести), остальные значит падают на контактах замка.


Верно.
Dmitry_Cat писал(а):

замерю на входе и выходе замка


Да.На его клеммах 30 и 50,но скорее всего на 30-м будет нормальное напряжение,а значит подгорел 50-й контакт группы.
Для срабатывания доп.реле и подгоревшего контакта хватит.
Dmitry_Cat писал(а):

наверное все таки поставлю на кронштейн рядом с резинкой корпуса фильтра


Перед этим сразу нацепи на реле клемму,снятую с втягивающего реле,чтобы было видно куда крепить,не наращивая этот провод.
Dmitry_Cat

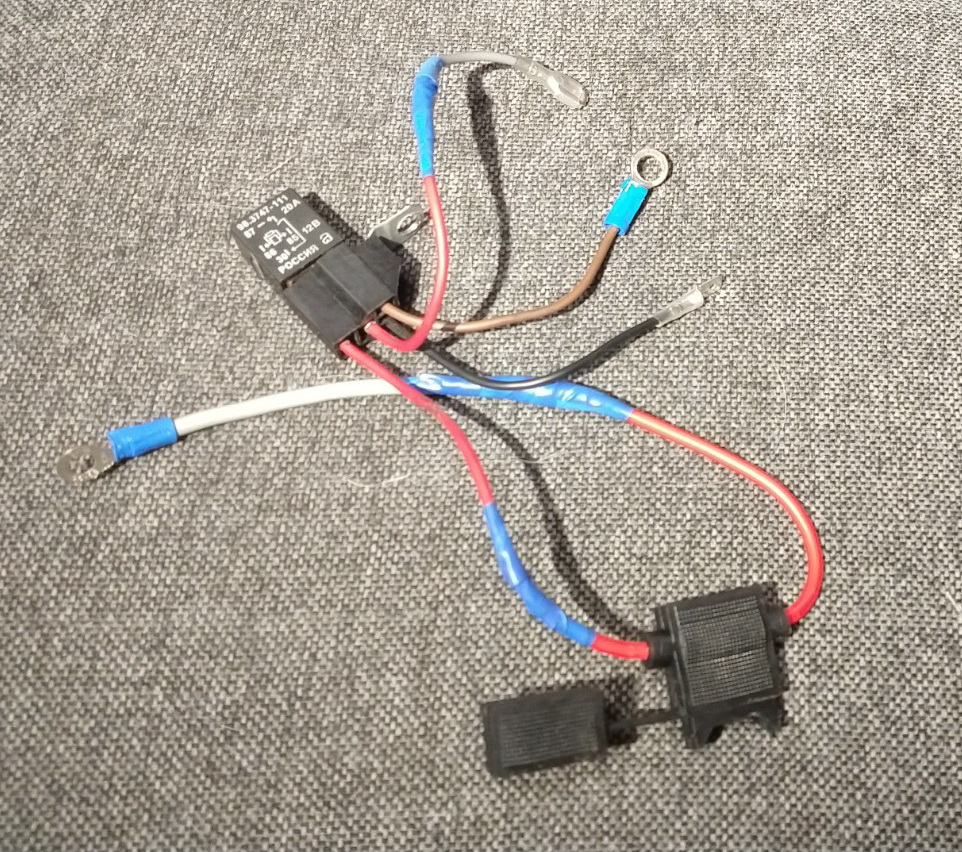

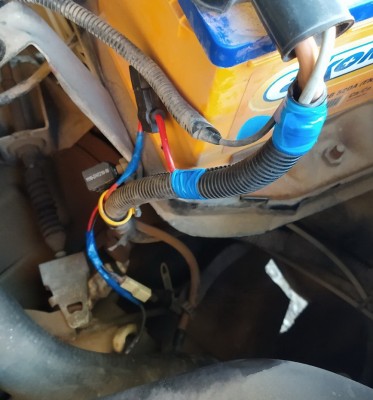

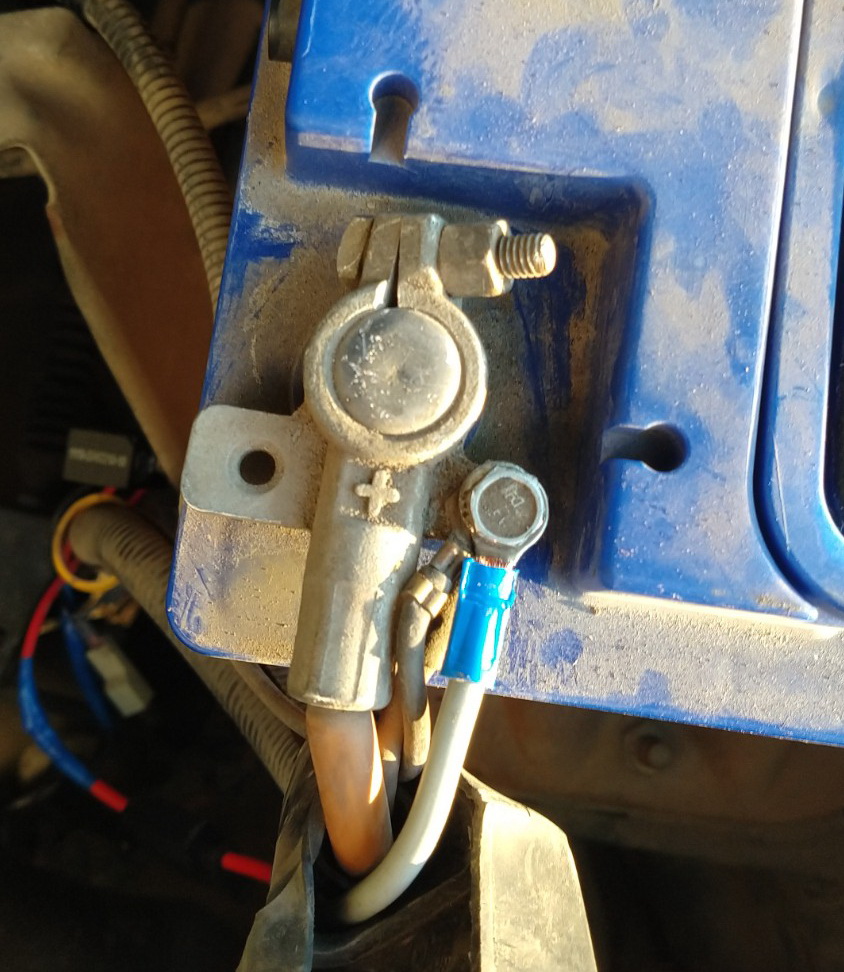

Сделал сегодня, реле закрепил как и рекомендовал т808, на шпильку кронштейна, оказалось все просто, только фильтр пришлось снять. Drinks or Beer

Единственный недостаток -неудобное расположение предохранителя. Ну и зря укоротил провод предохранителя(думал ведь под панель вешать...), пришлось нарастить. Клемму на втягивающее нашел с защелкой, теперь случайно не слетит, хотя и родное тоже крепко держалось.

Кольца уже были с отверстием на 6 и в кронштейне реле тоже было на 6, пришлось рассверлить на 8, так как болт на кронштейне был на 8.

Изготовление и установка заняли часа полтора максимум, не торопясь Smile

Описание:
Размер файла: 440,44 KB
Просмотрено: 54 раз(а)

Описание:
Размер файла: 254,9 KB
Просмотрено: 52 раз(а)

Описание:
Размер файла: 215,63 KB
Просмотрено: 52 раз(а)

т808
Dmitry_Cat писал(а):

Единственный недостаток -неудобное расположение предохранителя.


Я уже писал,что предохранитель в этой цепи не нужен.
Более того - он лишний.
Dmitry_Cat
Да, помню писал, но как-то плюсовой провод пропускать между металлическими заземленными предметами опасновато Smile

Почему лишний?

Добавлено спустя 26 секунд:

убрать то не проблема
т808
Dmitry_Cat писал(а):

плюсовой провод пропускать между металлическими заземленными предметами опасно


Этот провод очень короткий и идет в основном по пластиковой гофре,так что до металла ему далеко.
Dmitry_Cat писал(а):

Почему лишний?


Потому,что в цепях зажигания и стартера для их бОльшей надежности предохранители не устанавливаются !
Можешь посмотреть на любой схеме как карбюраторных,так и инжекторных машин.
Убедись:
Это стандартная схема-


а это схема с доп.реле,которая была ранее на ВАЗах-


Ни там,ни там предохранителей нет,хоть цепи на них гораздо длиннее,чем у тебя.
