Диагностировал тепловизором - прикольно! - "Десятое" семейство (ВАЗ-2110, ВАЗ-2111, ВАЗ-2112) и LADA PRIORA

На форуме 13 лет Сообщения: 454 Откуда: Шахты Авто: 21120, 1,5 16

# 18 Июня 2012 00:51

Взял с работы на выходные тепловизор проверить проводку - догадывался о проблемах с вентилятором радиатора. Вот нащелкал:
Все косяки пропаял. Еще обнаружил сильный перегрев обжимки массы ВР и ДК, аж изоляция вытекла. Но пропаять не смог подлезть, пережал кое как пассатижами буду по свободному времени параллельную массу делать на эту обжимку.
Выводы: скрутки - гаумхно! Криворукие установщики сигнализации - оно-же.
Во всем остальном где мог подлезть температура в норме.
Буду периодически диагностировать тепловизором - очень удобно.

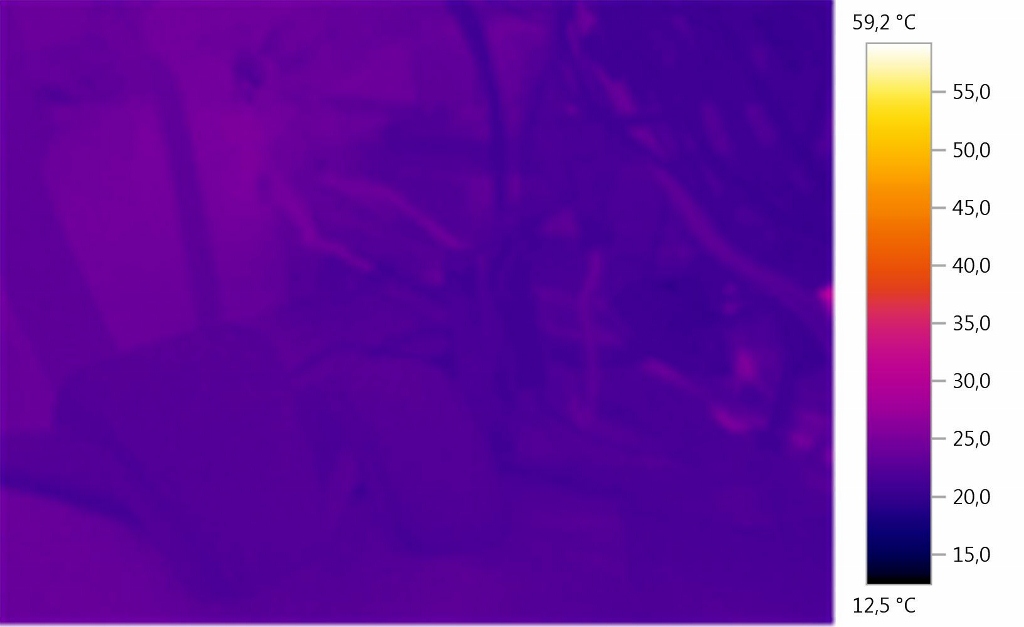

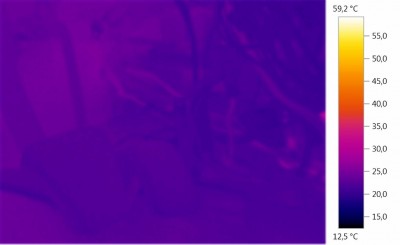

предохранитель ВР главное реле (1024x627).jpg
Описание:
Размер файла:	171,13 KB
Просмотрено:	249 раз(а)

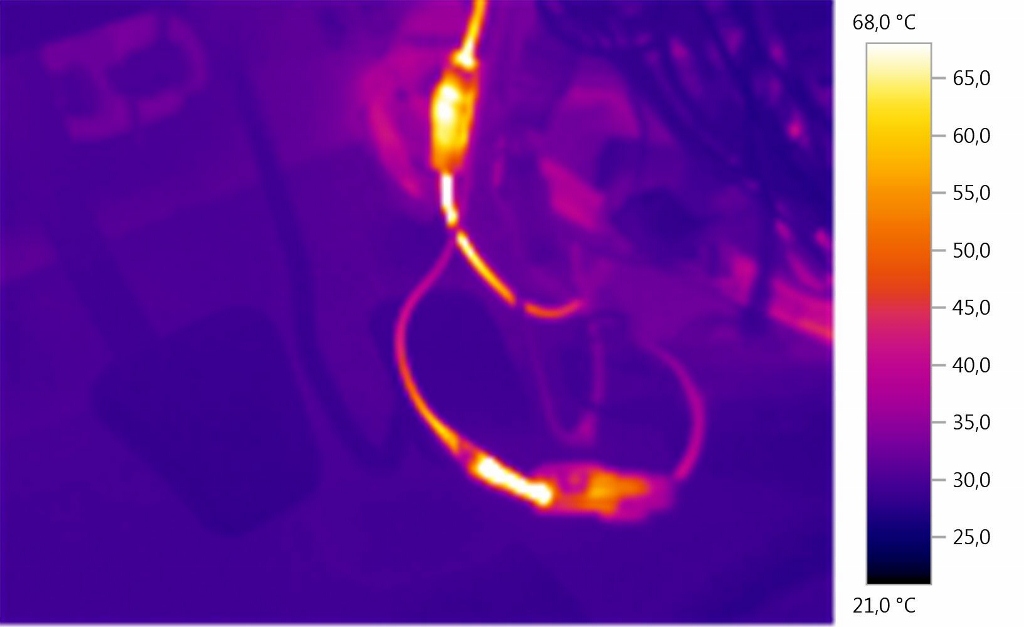

предохранитель ВР главное реле с наложением (1024x627).jpg
Описание:
Размер файла:	213,87 KB
Просмотрено:	249 раз(а)

провод БН и ВР (1024x627).jpg
Описание:
Размер файла:	156,54 KB
Просмотрено:	222 раз(а)

реле ВР и БН (1024x627).jpg
Описание:
Размер файла:	184,05 KB
Просмотрено:	318 раз(а)

провод БН и ВР после устранения неисправности (1024x627).jpg
Описание:
Размер файла:	135,01 KB
Просмотрено:	285 раз(а)

Победитель Четверга

На форуме 15 лет Сообщения: 5385

# 18 Июня 2012 02:10

nnnddd

На форуме 19 лет Сообщения: 685 Откуда: Череповец Авто: ВАЗ 21104 1.6I 16V май 2005 г.

# 18 Июня 2012 08:38

Полезная штука, хорошая мысль.
Бизнес делай Smile

kotmu

На форуме 13 лет Сообщения: 5429 Откуда: Замкадье Авто: Мощный флагман

# 18 Июня 2012 14:22

Владимиръ Владимирович писал(а):

Выводы: скрутки - гаумхно! Криворукие установщики сигнализации - оно-же.

+1

а ваще супер прикольно. патентовать нада !!!!!

Владимиръ Владимирович

На форуме 13 лет Сообщения: 454 Откуда: Шахты Авто: 21120, 1,5 16

# 18 Июня 2012 14:28

kotmu писал(а):

патентовать нада !!!!!

Пендосы в прошлом веке запатентовали
Не мой он ТЕСТО-850 - 110000 стоит cry

Serg_x

дэф года 2011

На форуме 15 лет Сообщения: 27215 Откуда: Питер Авто: Сид + ATV

# 18 Июня 2012 15:35

Действительно прикольно Good

Владимиръ Владимирович писал(а):

Не мой он ТЕСТО-850 - 110000 стоит

Есть штука попроще - пирометр называется. Грубо говоря дистанционный термометр.

Gennadiy K

На форуме 13 лет Сообщения: 3064 Откуда: Рязань Авто: Приора-хэтч 2013г

# 18 Июня 2012 16:57

Владимиръ Владимирович писал(а):

Еще обнаружил сильный перегрев обжимки массы ВР и ДК, аж изоляция вытекла. Но пропаять не смог подлезть, пережал кое как пассатижами буду по свободному времени параллельную массу делать на эту обжимку.

Массу от реле вентилятора лучше отрезать от обжимки вообще и вывести отдельно на ГБЦ.

Владимиръ Владимирович писал(а):

предохранитель ВР главное реле с наложением (1024x627).jpg

Это не главное реле, а дополнительное, видимо включен обогрев стекла и вентилятор печки, вот оно и нагрелось.

В конце здорово устранил нагревы, вообще чисто всё. Good

Владимиръ Владимирович писал(а):

Буду периодически диагностировать тепловизором

Попробуй ещё продиагностировать начало открытия термостата и равномерность прогрева радиатора охлаждения.

Владимиръ Владимирович писал(а):

ТЕСТО-850 - 110000 стоит

Пол-машины facepalm

Lazy_63

На форуме 15 лет Сообщения: 361 Откуда: Самара Авто: 2112 2003 г. продана :) Kia Cerato 2.0 Sport

# 20 Июня 2012 23:41

На работе тож тепловизор есть, ИРТИС чото там, 500 стоил когда брали) тоже проверял скрутки, болтовые соединения и обжатые наконечниками, скрутки гуано это +100500 топикстартеру, болтовые недотянул и хуже скрутки будет, проверено на оборудовании подстанции pst

недотянутый болт нагрелся до 178 градусов и с кабеля сползла изоляция см 15 facepalm

проверял обычные 9тиэтажки, был в шоке wwow

как из соединения плиты балкона и кладки выходит огромное количество тепла Pardon

и так далее и тому подобное Razz

кто то проверял руки до курения и после - посинели кончики пальцев, т.е. снизилась температура их, внешне не заметно, а крови дошло меньше...

Серый110

На форуме 15 лет Сообщения: 750 Откуда: откуда и все Авто: лачетос

# 21 Июня 2012 01:20

При мне загорелась скрутка. Потушили, но им больше не доверяю.

Parlixon

На форуме 7 лет Сообщения: 1 Авто: Subaru Forester

# 26 Сентября 2016 17:18

Что за модель? Второе фото наложение ик-снимка на обычное как у флир, но это явно не он.

Bosoi

Предупреждений: 2

На форуме 11 лет Сообщения: 1456 Авто: ВАЗ-2114/2010/1.6i/8V

# 26 Сентября 2016 19:27

Gennadiy K писал(а):

Пол-машины

Чего, вся машина вся, а может и две в прошлом году двое продали, один за 45 другой за 55, тот что за 45 2004 года тот что за 55 не знаю.

Г.Андрей.Г.

На форуме 10 лет Сообщения: 931 Откуда: Воронежская обл Авто: ваз-21102. калина 11183 2008 г. BОSCH М7.9.7Е3\Е4.-Проданы................ В наличии Гранта 219170. 2018 г.в. люкс. ителма М74

# 26 Сентября 2016 22:17

Bosoi писал(а):

Gennadiy K писал(а):

Пол-машины

Чего, вся машина вся, а может и две в прошлом году двое продали, один за 45 другой за 55, тот что за 45 2004 года тот что за 55 не знаю.

Ага , а у нас один клоун копейку за 10 т. купил , и ведь ездит на ней , как что 11 тачек выходит.

Guk

На форуме 13 лет Сообщения: 186 Откуда: Рязань Авто: ВАЗ-21124

# 27 Сентября 2016 00:11

Офигеть! До чего только люди не додумываются. Автор- молодчина! Good

Zippo2

На форуме 16 лет Сообщения: 1362 Откуда: Сибирь регион 54 Авто: ВАЗ 21102 янв 5.1.1 2001

# 27 Сентября 2016 18:54

Метод конечно хороший, но я периодически осматриваю проблемные места, особенно ЧЯ, много мест пришлось пропаять, а скрутки таки да, только разъемы.

CROU

На форуме 15 лет Сообщения: 740 Откуда: Саратовская обл Авто: ВАЗ21114 16V 1,6L 2005г. Богдан 21114 2012г 1.6L 16V

# 28 Сентября 2016 05:57

Zippo2 писал(а):

Метод конечно хороший, но я периодически осматриваю проблемные места, особенно ЧЯ, много мест пришлось пропаять, а скрутки таки да, только разъемы.

на ЧЯ то что осматривать? там малоточка...
Владимиръ Владимирович респект...наверно у Дмитрия Анатольевича взяли сей девайс?

Kogor

На форуме 12 лет Сообщения: 805 Откуда: Рязань Авто: ВАЗ21112 2005 г.в. 1.6 8 кл. I204LR57_v7.3 Пробую B104DQ17 Led. Пока нравится.

# 28 Сентября 2016 09:01

CROU писал(а):

на ЧЯ то что осматривать? там малоточка...

Реле ближнего, дальнего света, реле обогрева заднего стекла, реле дворников, доп. реле. Совсем не малоточка.

CROU

На форуме 15 лет Сообщения: 740 Откуда: Саратовская обл Авто: ВАЗ21114 16V 1,6L 2005г. Богдан 21114 2012г 1.6L 16V

# 28 Сентября 2016 10:06

Kogor писал(а):

CROU писал(а):

на ЧЯ то что осматривать? там малоточка...

Реле ближнего, дальнего света, реле обогрева заднего стекла, реле дворников, доп. реле. Совсем не малоточка.

может я не правильно расшифровал чя ....ЧЯ -чОрный ящик-я думал этоконроллер бош или январь или ЧЯ это щиток с реле и предохранителями и реле слева от руля?

Kogor

На форуме 12 лет Сообщения: 805 Откуда: Рязань Авто: ВАЗ21112 2005 г.в. 1.6 8 кл. I204LR57_v7.3 Пробую B104DQ17 Led. Пока нравится.

# 28 Сентября 2016 10:13

CROU писал(а):

ЧЯ это щиток с реле и предохранителями и реле слева от руля

Именно так.

Zippo2

На форуме 16 лет Сообщения: 1362 Откуда: Сибирь регион 54 Авто: ВАЗ 21102 янв 5.1.1 2001

# 28 Сентября 2016 17:51

CROU писал(а):

Zippo2 писал(а):

Метод конечно хороший, но я периодически осматриваю проблемные места, особенно ЧЯ, много мест пришлось пропаять, а скрутки таки да, только разъемы.

на ЧЯ то что осматривать? там малоточка...
Владимиръ Владимирович респект...наверно у Дмитрия Анатольевича взяли сей девайс?

Как то снял ЧЯ, и был в полном....., куча подгорелых мест, причем плата была на грани разрушения, пришлось даже ее ремонт делать, кое где усиливать, плата была изначально сделана с хорошим качеством, а вот разъемы, кое где плохо обжаты, окислены, один мощный разъем так и не удалось обжать, пришлось пропаивать, так что работа была.
