AMAROCK
На форуме 16 лет
Сообщения: 9063
Авто: колхозный джип
max9000 писал(а):там 12положений мож опущу на 1-2 щелчка
И после регулировки будешь слепить встречку, когда забудешь, что надо недощелкивать эти два щелчка. Делай сразу правильно.
Вставляешь корректоры в фары. Поднимаешь фары МАХ корректором. Едешь на стенд, или к стене (найди как у стены регулировать фары и нарисуй на стене разметку). Рукоятками регулировки фары выставляешь как надо. Все.
Корректор должен уметь только опускать фары, но не задирать выше.
если фары не регулируются рукоятками (их там у тебя по две на каждой фаре) - значит соскочили регулировочные винты (искать как исправить).
max9000
На форуме 11 лет
Сообщения: 891
Откуда: Украина
Авто: 21114, 1,6 16кл 2005г.в. Bosch 7.9.7
AMAROCK писал(а):Делай сразу правильно.
И то правильно, просто хотелось учитывая частые пробеги по трассам немного выше свет, ну то ладно, правила ж не дураки писали
AMAROCK писал(а):если фары не регулируются рукоятками
Они какраз регулируются, но вот в отрегулированном виде что б удерживать отражатель необходимо прикладывать определенное усилие, тоесть отражатель свободно болтается без корректора около 1см, а дальше нужно его вдавливать выше.
Sckorpion
На форуме 11 лет
Сообщения: 13
Откуда: Днепропетровск
Авто: ВАЗ 2101
При установке электроредукторов в фары ни чего не выдвигал, вынул старые от гидрокоректора поставил прокладки и всунул новые электро.
Даже фары сильно регулировать не пришлось, так чуть чуть, потом на стенд поехал так там сказали что все в норме.
max9000
На форуме 11 лет
Сообщения: 891
Откуда: Украина
Авто: 21114, 1,6 16кл 2005г.в. Bosch 7.9.7
Sckorpion писал(а): Короче говоря сгорел,
А сколько контактов на моторе?
я тут глянул схему 5ти контактного
тк там две микросхемы обычные без программ если не ошибаюсь?
http://www.onsemi.ru.com/pub_link/Collateral/TCA0372-D.PDF
У них входное напряжение до 40В и питаются без всяких стабилизаторов.
Может я чего упустил?
Добавлено спустя 12 минут 28 секунд:
Sckorpion писал(а): и всунул новые электро.
Блин и пощупать неукого
Sckorpion
На форуме 11 лет
Сообщения: 13
Откуда: Днепропетровск
Авто: ВАЗ 2101
У меня сгорел Блок управления, а не редуктор.
max9000
На форуме 11 лет
Сообщения: 891
Откуда: Украина
Авто: 21114, 1,6 16кл 2005г.в. Bosch 7.9.7
Sckorpion писал(а):У меня сгорел Блок управления, а не редуктор.
Дык это и есть схема блока управления (правда для 2110, а не ГАЗ).
Просто существуют 5ти контактные и 3х контактные... 3х контактного схему не нашел, а этот в виду отсутствия прошиваемых контроллеров можно за час-два весь перепаять.
Sckorpion, может выложишь фото своего и что именно сгорело?
Sckorpion
На форуме 11 лет
Сообщения: 13
Откуда: Днепропетровск
Авто: ВАЗ 2101
Выгорело место где стоит микруха а сверху нее еще какая то деталька
не шарю я схемах
На обратной стороне главной платы поперегорали дорожки.
Фото выложу как смогу.
Что такое пяти и трех контактные?
У меня стоит БУК 33 на нем написано ВАЗ 2110, заменил на точно такой же
только пришлось брать весь комплект.
Вот и спрашивал подойдет ли от Волги или нет.
max9000
На форуме 11 лет
Сообщения: 891
Откуда: Украина
Авто: 21114, 1,6 16кл 2005г.в. Bosch 7.9.7
Sckorpion писал(а):Что такое пяти и трех контактные?
К приводу на фаре идет 3 провода или 5?
Вобще со схемами на эмкф туго как-то... буду продолжать поиски хоть для интереса:)
Sckorpion
На форуме 11 лет
Сообщения: 13
Откуда: Днепропетровск
Авто: ВАЗ 2101
А вот о чем речь
5, точно такие как на фото с первой страницы.
По виду точно, а по характеристикам не знаю.

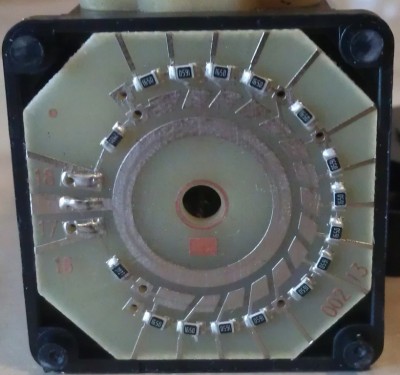

IMAG0087.jpg |
Описание: |
|
Размер файла: |
249,13 KB |
Просмотрено: |
347 раз(а) |
|

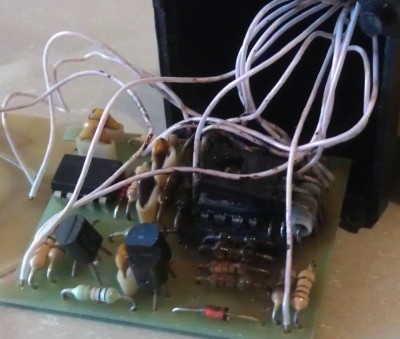

IMAG0088.jpg |
Описание: |
|
Размер файла: |
284,57 KB |
Просмотрено: |
335 раз(а) |
|
IMAG0089.jpg |
Описание: |
|
Размер файла: |
442,7 KB |
Просмотрено: |
329 раз(а) |
|

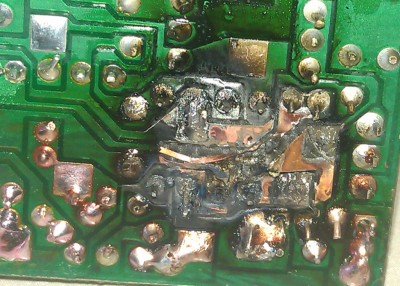

IMAG0091.jpg |
Описание: |
|
Размер файла: |
486,02 KB |
Просмотрено: |
324 раз(а) |
|
max9000
На форуме 11 лет
Сообщения: 891
Откуда: Украина
Авто: 21114, 1,6 16кл 2005г.в. Bosch 7.9.7
Sckorpion писал(а):А вот о чем речь
5, точно такие как на фото с первой страницы.
По виду точно, а по характеристикам не знаю.
ммм хорошо оплавилось) не продаешь?
наверное микросхема - брак к сожалению и ее пробило, на свой корректор поставлю пред на 2А малоли чего ибо пластик((
я думаю починить реально, знать бы наличие данной микрухи.
не продаешь случаем?)
Sckorpion
На форуме 11 лет
Сообщения: 13
Откуда: Днепропетровск
Авто: ВАЗ 2101
Ну смысла продавать не вижу.
Пусть останеться на запчасти если что.
Я поставил на 7.5 думаешь много, нужно меньше?
Если можно починить, сколько это будет стоить есть ли смысл?
Дорожки с зади тоже повыгорали не понятно куда что поять теперь.
МегаVolt
На форуме 17 лет
Сообщения: 7608
Откуда: Магнитогорск
Авто: Очень злобный овощ и корейский рисовоз
max9000
На форуме 11 лет
Сообщения: 891
Откуда: Украина
Авто: 21114, 1,6 16кл 2005г.в. Bosch 7.9.7
Sckorpion писал(а):Ну смысла продавать не вижу.
Пусть останеться на запчасти если что.
Я поставил на 7.5 думаешь много, нужно меньше?
Если можно починить, сколько это будет стоить есть ли смысл?
Дорожки с зади тоже повыгорали не понятно куда что поять теперь.
что на 7.5?
ну если самому, то не считая микрухи, то примерно в 10 грн, читать схему сложного ничего нету, проводками напаиваешь дорожки.
микросхема может и 30грн и 5... зависит от продавцов, на космодроме 7грн, но я не знаю то или нет, с телефона пишу
http://www.kosmodrom.com.ua/prodlist.php?name=TCA0372&page=0
если отдавать в ремонт, то только работа меньше 50грн не расчитывай
если есть желание, то покулпатся стОит.
за сколько брал?
Sckorpion
На форуме 11 лет
Сообщения: 13
Откуда: Днепропетровск
Авто: ВАЗ 2101
7,5 Ампера поставил предохранитель в цепь.
Весь комплект брал за 400.
Но я оставил моторы и проводку у продавца сказала продаст моторы по 150грн., но когда это будет не известно.
Для ремонта нужно новый открывать и смотреть на него делая сгоревший пока этого не хочу делать.
Может попадеться еще один менее сгоревший тогда будем пробовать.
max9000
На форуме 11 лет
Сообщения: 891
Откуда: Украина
Авто: 21114, 1,6 16кл 2005г.в. Bosch 7.9.7
Кстате тоже брал за 400
Ну хватить, то хватит, просто при пробивании микрухи она наверняка стала жрать допустим 3-4А, что б оплавить плату, ИМХО. это происходило в течении н-ного времени, пока не перегорела от нагрузки дорожка и не обесточила когда мог сработать предохранитель и спасти хотя бы дорожки.
Также могла замкнуть проводка по питанию на один из моторов и во время, когда покрутил ручкой - тогда нагрузки микросхема и не выдержала.
Учитывая данные в паспорте по пиковому потреблению 2А я б больше 3х предохранитель не ставил. Но еще хочу ради интереса замерять потребление.
Sckorpion
На форуме 11 лет
Сообщения: 13
Откуда: Днепропетровск
Авто: ВАЗ 2101
Если так то нужно поменять 7,5 на 2,5 и будет все целое?
Предохранитель проще поменять чем БУ.
max9000
На форуме 11 лет
Сообщения: 891
Откуда: Украина
Авто: 21114, 1,6 16кл 2005г.в. Bosch 7.9.7
Каждая микросхема способна обеспечивать нагрузку в 1А, пиковое - 1,5А. Предохранитель на входе питания должен защитить от такого выгорания платы, но это в теории. 7А - это точно много.
Если предположить, что беда где-то в проводке или приводе, то нужно врезать на каждый моторедуктор предохранитель на 1А - это контакты (9 или 11) и (8 или 10).
Sckorpion
На форуме 11 лет
Сообщения: 13
Откуда: Днепропетровск
Авто: ВАЗ 2101
Я поставил на входе в БУ если заменю на 1-1,5А в теории поможет?
Или он будет постоянно перегорать из за нагрузки?
max9000
На форуме 11 лет
Сообщения: 891
Откуда: Украина
Авто: 21114, 1,6 16кл 2005г.в. Bosch 7.9.7
Или будет перегорать (вероятнее, т.к. ток по паспарту 2А, но я так и не померял сегодня потребление
), а может просто будет понемногу плавится.
Vit59
На форуме 19 лет
Сообщения: 3383
Откуда: Питер
Авто: 2112 2004
Посмотрел фото сгорел возможно от перегрева.
Видно что транзистор лежит на микросхеме и они греют друг друга.
Почитал паспорт Потребляемый ток:
- в режиме ожидания – не более 50 мА;
- в режиме перемещения штока – не более 500 мА.
По этому питание подают от ближнего.Это раньше ближний включали ночью когда относительно прохладно,теперь получается корректор включён постоянно,а днём когда в салоне за 50 ещё + нагрев возможно микруха и перегревается? Как лечить поставить радиаторы и организовать воздушное охлаждение (дырки в корпусе)
Или что проще и экономичнее Подключить питание от выключателя (можно и контрольный сетодиодик врезать)
Короче, включил тумблер откорректировал свет и выключил.
Gloom
Chip 'n Dale типо)))
На форуме 22 лет
Сообщения: 22713
Откуда: там где пахнет подсолнухом
Авто: Kuga 2015,Stepway 2013, FF2 2011
Vit59 писал(а):теперь получается корректор включён постоянно
нет не получается, потому что
Vit59 писал(а):- в режиме перемещения штока – не более 500 мА.
Vit59
На форуме 19 лет
Сообщения: 3383
Откуда: Питер
Авто: 2112 2004
Gloom писал(а):Vit59 писал(а):теперь получается корректор включён постоянно
нет не получается, потому что
Vit59 писал(а):- в режиме перемещения штока – не более 500 мА.
Он без перемещения кушает ~1W !!! в режиме "ожидания", это для маленькой закрытой коробки (летом на солнце) много...
Gloom
Chip 'n Dale типо)))
На форуме 22 лет
Сообщения: 22713
Откуда: там где пахнет подсолнухом
Авто: Kuga 2015,Stepway 2013, FF2 2011
Vit59 писал(а):Он без перемещения кушает ~1W
не более 0,7Вт по паспорту
МаксимS
На форуме 15 лет
Сообщения: 606
Откуда: г. Николаев, Украина
Авто: ВАЗ 21114 Двиг. 21124 1,6 16V 2008г, Январь 7.2+ I205DP57
Gloom писал(а):Vit59 писал(а):теперь получается корректор включён постоянно
нет не получается, потому что
Vit59 писал(а):- в режиме перемещения штока – не более 500 мА.
Сегодня и себе прикупил корректор. При беглом взгляде на его схему - на кондерах явно сэкономили. Внутренний стабилизатор по минусу "врубили", что не есть гуд с точки зрения помех. Мое мнение - от помех и горят микрухи. Причем помехи скорее всего и по питанию и по задающему напряжению. Вскрою свой, обязательно осциллографом гляну. Отпишусь по результатам.
Глянул микросхемку - вроде доступна (в Украине) $0,8 примерно.
TRAКTOR
На форуме 13 лет
Сообщения: 1083
Откуда: Московская область
Авто: ВАЗ-21114(08г.)+ГБО OMVL SAVER
Вчерась пришёл мне корректор.
Заказывал на заводе-изготовителе.
Комплект на ВАЗ-2110. Только проводов в комплекте нет.
Только колодки и клеммы для них.
Подскажите распиновку контактов и какие провода куда подключать.
В инструкции ничего такого нет.
Схемы выложенные выше-мне непонтяны.
